Module Led P5 Trong Nhà / Ngoài Trời

Với hơn 10 năm trực tiếp tham gia thiết kế, thi công và lắp đặt các hệ thống hiển thị cỡ lớn, tôi hiểu rằng việc lựa chọn một giải pháp trình chiếu tối ưu luôn là bài toán khó đối với nhiều doanh nghiệp. Trong số các công nghệ hiển thị hiện nay, module LED P5 nổi lên như một tiêu chuẩn vàng, cân bằng hoàn hảo giữa chi phí và hiệu suất.

Bài viết này được biên soạn nhằm cung cấp cho bạn một cái nhìn chuyên sâu, từ nền tảng kỹ thuật cơ bản, cách phân loại, ứng dụng thực tiễn cho đến quy trình lắp ráp đạt chuẩn.

Module LED P5 Là Gì? Công Nghệ Và Kiến Thức Căn Bản

Trong ngành kỹ thuật điện và quảng cáo số, thuật ngữ module LED P5 (còn được gọi với các tên đồng nghĩa như tấm LED P5, vỉ LED P5, bảng LED P5, block LED P5 hay tấm matrix P5) chỉ một khối hiển thị cơ bản được cấu tạo từ hàng ngàn điểm ảnh.

Điểm đặc trưng nhất định danh sản phẩm này chính là pixel pitch 5mm – nghĩa là khoảng cách từ tâm của một điểm ảnh này đến tâm của điểm ảnh liền kề nó chính xác là 5 milimet. Với chuẩn khoảng cách này, màn hình LED P5 mang lại khả năng hiển thị hình ảnh vô cùng sắc nét. Sản phẩm sử dụng công nghệ hiển thị RGB Full Color, trong đó mỗi điểm ảnh có khả năng hòa trộn ánh sáng từ 3 màu cơ bản (Đỏ – Xanh lá – Xanh dương) để hiển thị được tới 16.7 triệu màu, tạo ra dải màu quang thông rực rỡ và chân thực.

Phân Loại Màn Led P5 Theo Môi Trường Sử Dụng

Dựa trên điều kiện môi trường thực tế, hệ thống tấm LED P5 được chia thành hai phân khúc chính, phục vụ các dự án khác nhau:

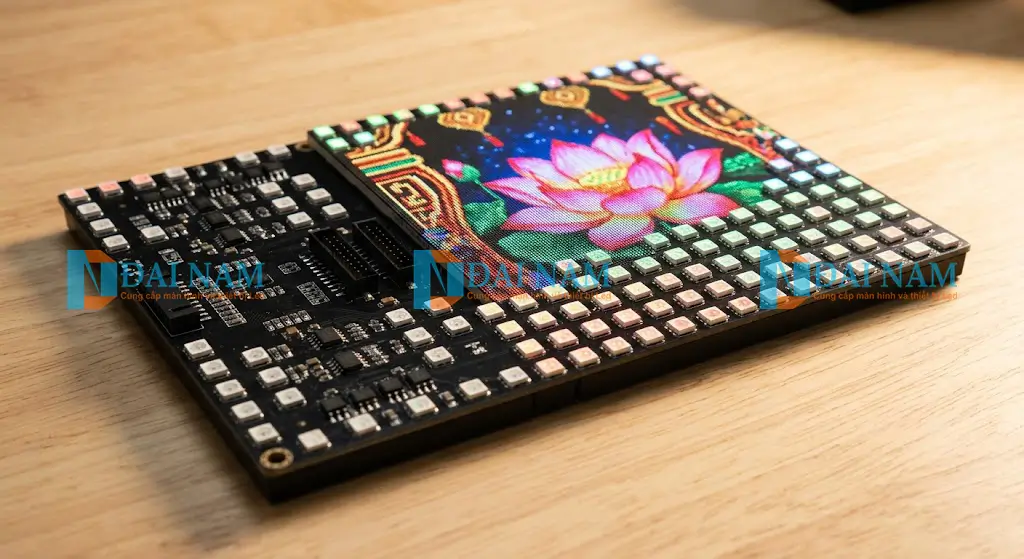

Màn hình LED P5 trong nhà

Module LED P5 trong nhà được thiết kế để tối ưu hóa khả năng hiển thị ở không gian có ánh sáng nhân tạo. Sản phẩm thường sử dụng loại bóng LED SMD2121 với mức cường độ sáng tiêu chuẩn ≥800 cd/m². Mức độ sáng này vừa đủ để hình ảnh hiển thị rõ ràng, rực rỡ mà không gây chói mắt cho người xem ở cự ly gần. Đây là giải pháp phù hợp cho các sự kiện trong nhà, tiệc cưới, hay phòng họp.

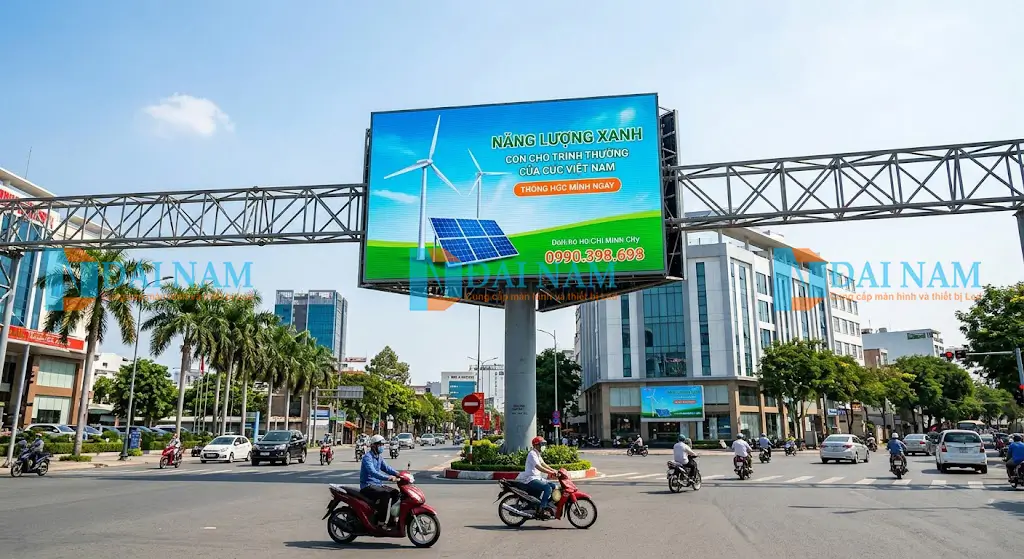

Màn hình LED P5 ngoài trời

Ngược lại, module LED P5 ngoài trời phải đối mặt với các điều kiện thời tiết khắc nghiệt và ánh sáng mặt trời trực tiếp. Do đó, dòng outdoor được nâng cấp với bóng LED SMD3528 cường độ sáng cực cao. Đặc biệt, tấm LED P5 outdoor được đổ keo chống nước ở bề mặt và thiết kế đạt chuẩn cấp bảo vệ IP65, giúp thiết bị chống bụi, chống ẩm và hoạt động bền bỉ dưới trời mưa.

Chi Tiết Thông Số Kỹ Thuật LED P5

Để đánh giá chất lượng một màn led P5, các kỹ sư luôn nhìn vào bộ thông số kỹ thuật. Dưới đây là các tiêu chuẩn cốt lõi bạn cần nắm rõ:

• Kích thước module: Chuẩn kích thước phổ biến nhất trên thị trường cho cả indoor và outdoor là 320x160mm.
• Mật độ điểm ảnh: Đạt 40.000 pixel/m², mang lại độ phân giải màn hình chi tiết, sắc nét.
• Tần số làm tươi: Đạt mức ≥1920Hz (các dòng cao cấp có thể lên 3840Hz), kết hợp với chế độ quét 1/16 scan giúp màn hình không bị sọc nhiễu khi quay phim, chụp ảnh.
• Điện áp hoạt động: Hệ thống yêu cầu nguồn điện 5V DC, giúp tối ưu hóa điện năng tiêu thụ mà vẫn đảm bảo hiệu suất.
• Góc nhìn: Lên tới 140 độ (ngang/dọc), cho phép khán giả quan sát rõ hình ảnh từ nhiều vị trí khác nhau.
• Tuổi thọ bóng LED: Lên đến 100.000 giờ hoạt động liên tục nhờ khả năng tản nhiệt tốt của bảng mạch.

Cấu Tạo Hệ Thống Màn Hình LED P5 Cỡ Lớn

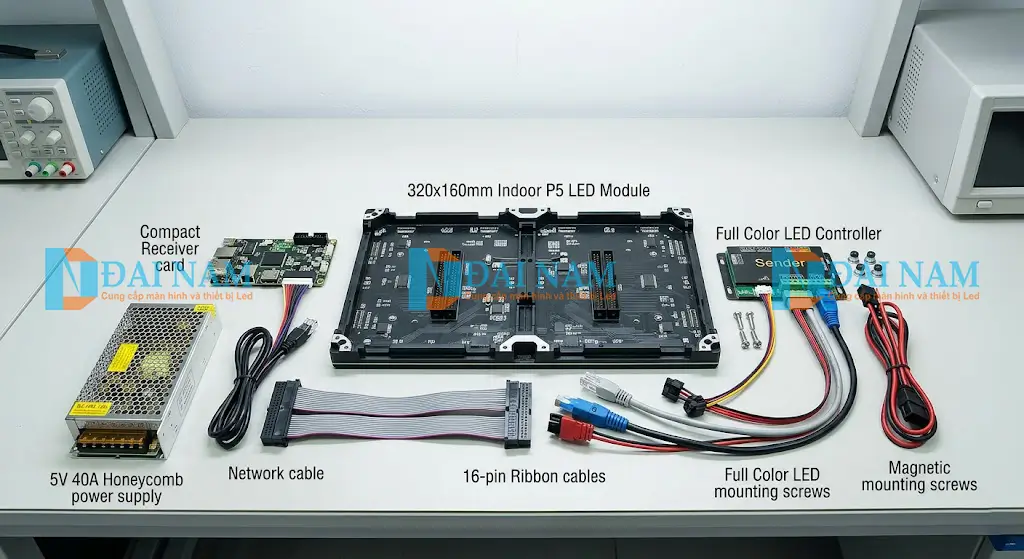

Một màn hình LED P5 hoàn chỉnh không chỉ có các vỉ LED mà là một hệ thống thiết bị phức tạp hoạt động đồng bộ:

• Bóng LED và PCB: Các bóng LED SMD được gắn trên bảng mạch in (PCB) nhiều lớp, nơi chứa các IC vi điều khiển có nhiệm vụ quyết định tần số quét và xử lý màu sắc.
• Giao tiếp và Truyền dẫn: Chuẩn giao tiếp phổ biến của vỉ LED P5 là Hub75 (đặc biệt là Hub75E). Cáp tín hiệu 16 pin sẽ kết nối các tấm LED với nhau, trong khi cáp dù làm nhiệm vụ liên kết mạch điện.
• Hệ thống Card điều khiển LED: Máy tính sẽ chuyển đổi hình ảnh tới Card phát, sau đó tín hiệu được truyền dẫn thông qua cáp mạng đến các Card thu tín hiệu gắn tại mỗi cụm màn hình. Những thương hiệu card điều khiển uy tín phải kể đến như Novastar, Linsn, hay Kystar.
• Cơ khí và Cấp nguồn: Các module LED P5 được chứa trong các Cabinet (hộp kỹ thuật định hình) bằng thép hoặc nhôm đúc, kết hợp với khung sắt vững chắc để nâng đỡ toàn bộ màn hình. Năng lượng cho hệ thống được cung cấp từ các Nguồn tổ ong 5V 40A.

Ứng Dụng Đa Năng Của Led P5

Nhờ sự cân bằng giữa giá led p5 và chất lượng hiển thị, công nghệ này xuất hiện ở hầu hết các lĩnh vực đời sống:

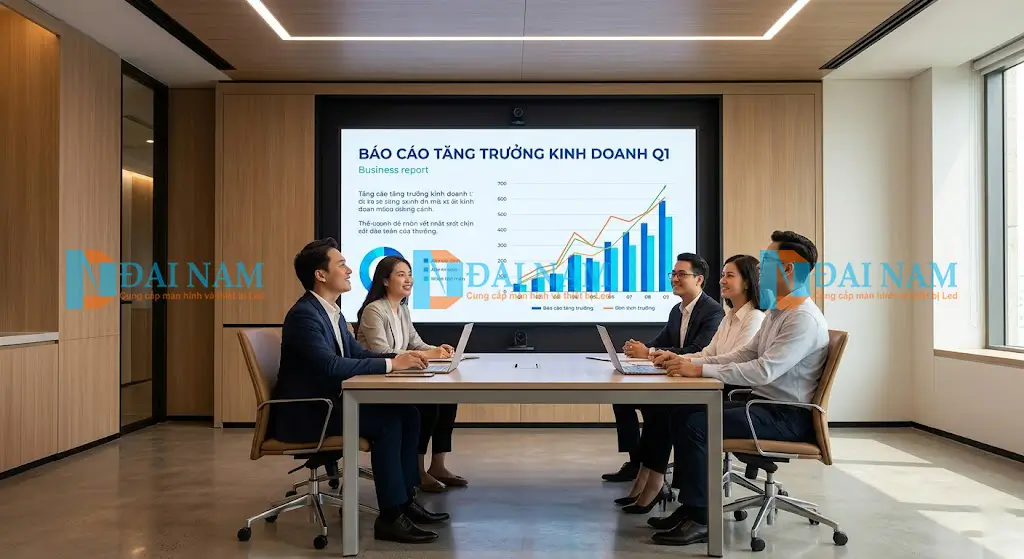

• Phòng họp trực tuyến & Rạp chiếu phim: Thay thế máy chiếu truyền thống, mang lại độ tương phản tuyệt đối và không bị ảnh hưởng bởi ánh sáng phòng.
• Biển quảng cáo điện tử tại Trung tâm thương mại: Thu hút sự chú ý của khách hàng nhờ khả năng phát video động sắc nét.
• Sân khấu sự kiện & Nhà thi đấu thể thao: Làm background sân khấu, hiển thị tỷ số, tái hiện khoảnh khắc trận đấu một cách mượt mà nhờ tần số làm mới cao.

Hướng Dẫn Lắp Đặt Màn Hình LED P5 Chuyên Nghiệp

Dưới góc độ của một kỹ thuật viên thi công, quy trình lắp ráp màn hình LED đòi hỏi độ chính xác tuyệt đối để hệ thống vận hành trơn tru:

Bước 1: Khảo sát và tính toán khoảng cách nhìn

Nguyên tắc cơ bản nhất: Khoảng cách xem tối thiểu của màn hình P5 là 5 mét. Từ đó, bạn sẽ tính toán được tổng diện tích màn hình cần thiết để phục vụ khán giả. Lựa chọn linh kiện từ các nhà máy sản xuất uy tín như Qiangli hay Cailiang là bước đệm quan trọng.

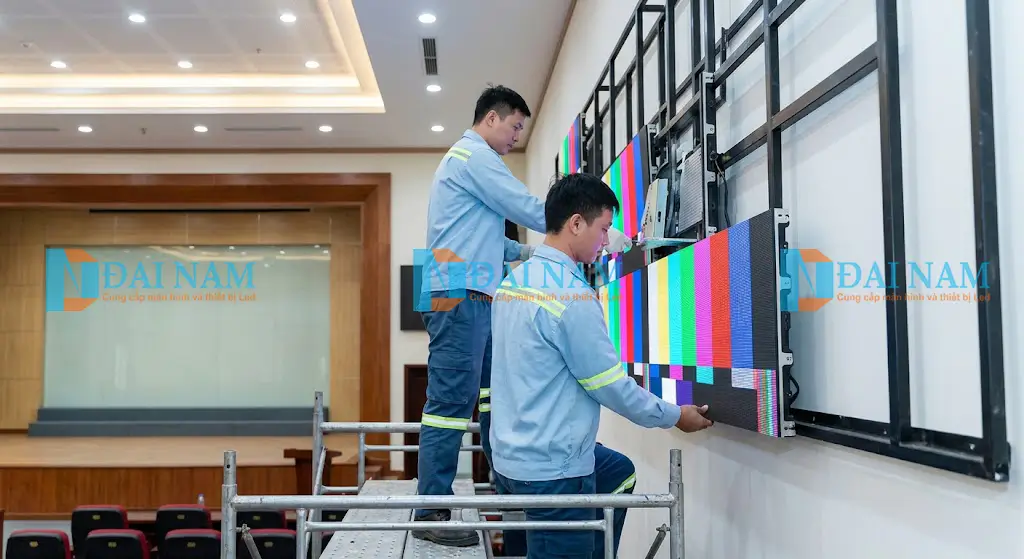

Bước 2: Dựng khung sắt và lắp ráp vật lý

Hàn khung sắt gia cố theo kích thước bản vẽ. Đối với các màn hình cố định trong nhà, kỹ thuật viên thường sử dụng ốc nam châm xoáy vào 4 góc của mặt sau module LED P5 để hít chặt vỉ LED vào khung sắt từ tính. Điều này giúp bề mặt phẳng mịn và dễ dàng tháo lắp từ mặt trước để bảo trì.

Bước 3: Đấu nối điện và tín hiệu

Phân bổ nguồn tổ ong 5V 40A hợp lý (thông thường 1 nguồn 40A gánh khoảng 6-8 tấm LED P5). Cách đấu nối cáp tín hiệu tấm LED P5 tuân thủ nguyên tắc đi cáp 16 pin theo hình ziczac hoặc chữ U từ Card thu đến các cổng Hub75E trên vỉ LED.

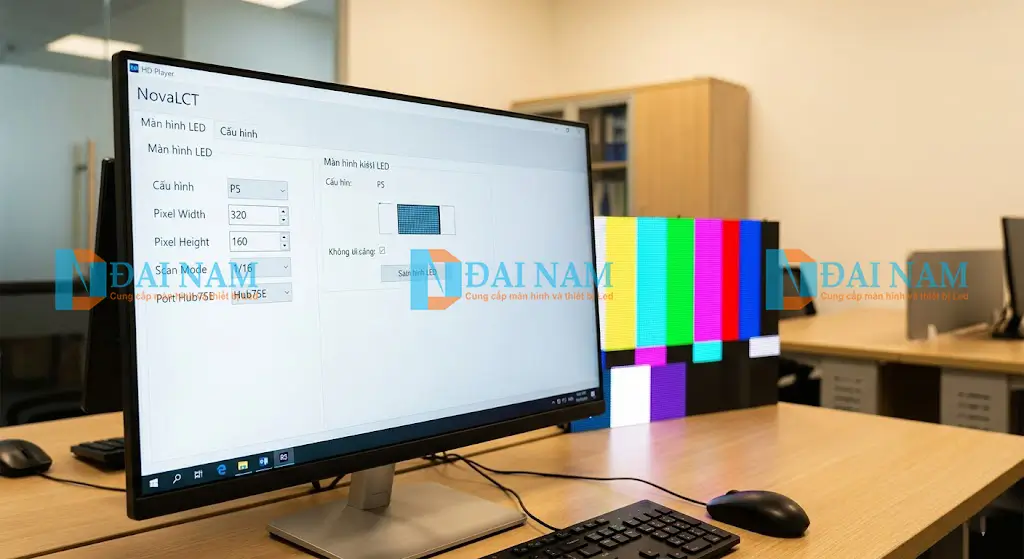

Bước 4: Cấu hình phần mềm

Sử dụng các phần mềm chuyên dụng như HD Player hoặc NovaLCT để thiết lập thông số màn hình. Bạn cần load đúng file cấu hình (RCG) tương thích với loại IC vi điều khiển của hãng sản xuất để màn hình không bị nhiễu hạt hay sai màu.

Cập Nhật Báo Giá Module LED P5 Chính Hãng

Thực tế, giá thành sẽ dao động dựa trên việc bạn chọn loại bóng LED (SMD thường hay bóng Kinglight, Nationstar), IC điều khiển (IC thường hay IC PWM làm tươi cao), và dịch vụ hậu mãi. Module LED P5 outdoor luôn có giá thành cao hơn bản indoor do yêu cầu khắt khe về vật liệu chống nước IP65 và độ sáng.

Là đơn vị tiên phong với kinh nghiệm dày dặn, dainamgroups.com tự hào là đại lý phân phối và thi công các dòng module LED P5 chính hãng (Qiangli, Cailiang…). Chúng tôi cung cấp giải pháp trọn gói từ tư vấn thiết kế khung sắt, cung cấp vật tư card điều khiển (Novastar, Linsn), đến hướng dẫn cài đặt phần mềm và bàn giao công nghệ tận nơi, đảm bảo tuổi thọ công trình lên tới hàng chục năm.
