Module Màn hình LED P1.53

Với sự phát triển vượt bậc của công nghệ hiển thị, màn hình LED P1.53 trong nhà đang trở thành tiêu chuẩn vàng cho các không gian đòi hỏi chất lượng hình ảnh khắt khe nhất. Từ các phòng họp trực tuyến cao cấp, trung tâm chỉ huy đến các studio truyền hình, module LED P1.53 mang lại trải nghiệm thị giác liền mạch, sắc nét đến từng chi tiết.

Bài viết dưới đây được tổng hợp từ kinh nghiệm thực tiễn hơn 10 năm trong lĩnh vực thi công, lắp đặt hệ thống trình chiếu chuyên nghiệp của đội ngũ kỹ sư tại Đại Nam Groups. Chúng tôi sẽ phân tích chuyên sâu về cấu hình, thông số kỹ thuật, cách đấu nối, cũng như cung cấp bảng giá led p1.53 cập nhật mới nhất để giúp bạn đưa ra quyết định đầu tư chính xác.

Module Màn hình LED P1.53 là gì?

Module màn hình LED P1.53 là thành phần cốt lõi tạo nên các bức tường video cỡ lớn trong nhà. Thuật ngữ “P1.53” chỉ ra rằng khoảng cách từ tâm của một điểm ảnh này đến tâm của điểm ảnh liền kề là exacly 1.53mm. Đây là dòng màn hình thuộc phân khúc “Fine Pitch” (khoảng cách điểm ảnh nhỏ), được thiết kế chuyên biệt để quan sát ở cự ly gần mà không bị hiện tượng rỗ hạt.

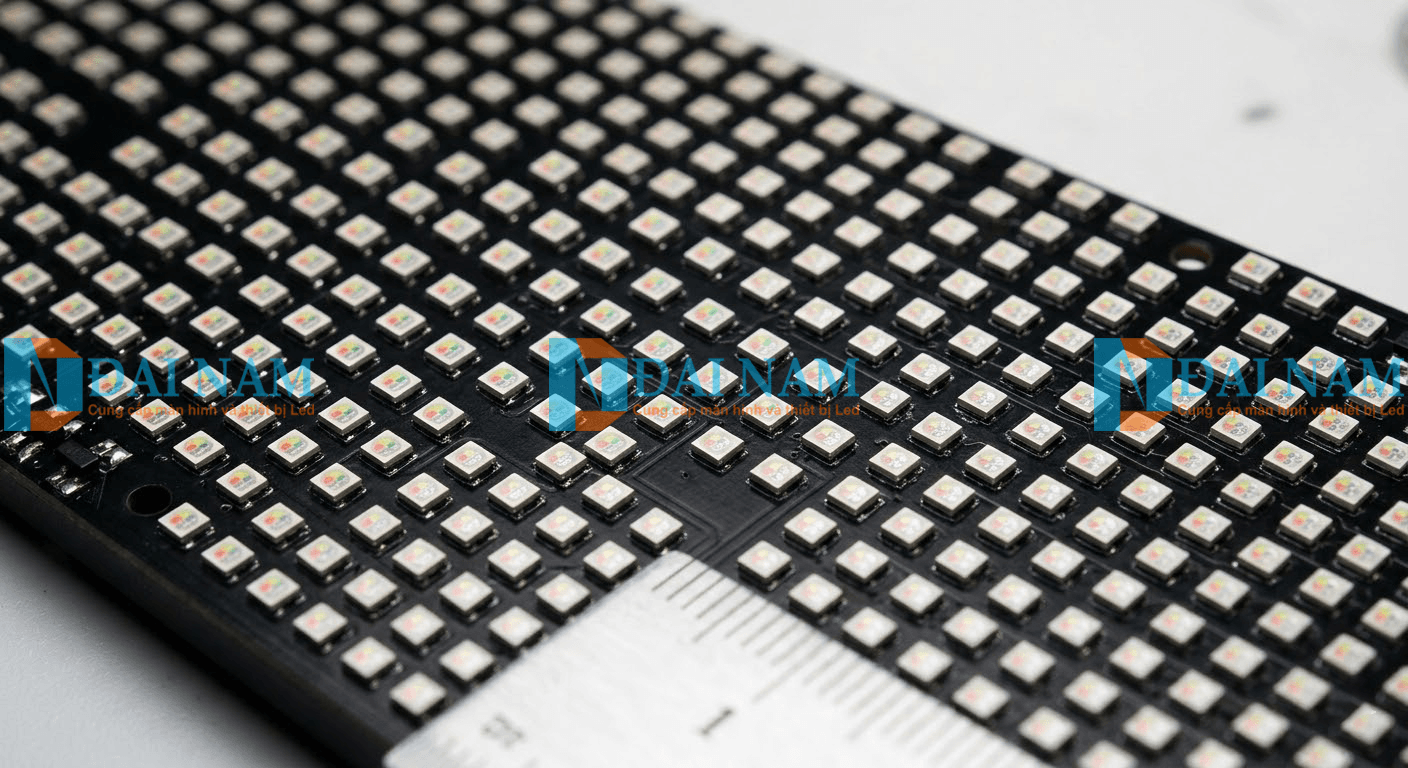

Định nghĩa công nghệ LED SMD1010

Hệ thống P1.53 sử dụng công nghệ đóng gói bóng LED SMD1010 (Surface Mounted Device với kích thước 1.0mm x 1.0mm). Trong mỗi bóng SMD1010, ba diode phát quang (Đỏ – Xanh lá – Xanh dương hay 1R1G1B) được tích hợp chung. Công nghệ SMD giúp bề mặt module hiển thị kỹ thuật số phẳng hơn, góc nhìn rộng hơn và khả năng phối trộn màu sắc mượt mà hơn rất nhiều so với công nghệ DIP cũ. Bóng LED SMD1010 được gắn trực tiếp trên bo mạch PCB đa lớp, đảm bảo độ ổn định khi hoạt động liên tục.

Tầm quan trọng của khoảng cách điểm ảnh 1.53mm

Khoảng cách điểm ảnh quyết định trực tiếp đến độ phân giải và mật độ điểm ảnh. Với P1.53, bạn có thể dễ dàng đạt được độ phân giải Full HD (1920×1080), 4K hoặc thậm chí 8K trên một diện tích màn hình vừa phải. Điều này đặc biệt quan trọng đối với màn hình LED phòng họp, nơi người xem thường ngồi cách màn hình chỉ từ 1.5 đến 3 mét và cần đọc rõ các văn bản, số liệu biểu đồ chi tiết.

So sánh chi tiết: P1.53 vs Màn hình LED P1.25 và P1.86

Để hiểu rõ hơn vị thế của màn led P1.53, hãy cùng so sánh nó với hai dòng sản phẩm cận kề:

Như vậy, P1.53 là sự lựa chọn hoàn hảo cân bằng giữa ngân sách và chất lượng hiển thị siêu nét.

Phân tích Cấu hình & Thông số Kỹ thuật Hệ thống Hiển thị LED

Một hệ thống màn hình ghép LED hoàn chỉnh được cấu thành từ hàng trăm tấm module. Hiểu rõ các thông số kỹ thuật sẽ giúp bạn đánh giá chính xác chất lượng vật tư.

Kích thước module 320x160mm & Tỷ lệ khung hình

Tiêu chuẩn chung cho kích thước module 320x160mm. Kích thước này tỷ lệ thuận với tỷ lệ khung hình 16:9 phổ biến hiện nay, giúp việc ghép nối các module thành các tấm màn hình chuẩn kích thước (như 110 inch, 138 inch, 165 inch) trở nên dễ dàng, không bị bóp méo hình ảnh khi trình chiếu video từ máy tính.

Độ phân giải cao & Mật độ điểm ảnh 427.000 pixel/m2

Module P1.53 có mật độ điểm ảnh 427.000 pixel/m2. Đây là một con số ấn tượng. Mỗi mét vuông màn hình chứa tới 427.000 điểm ảnh độc lập. Độ phân giải cao này đảm bảo rằng các chi tiết nhỏ nhất như nét chữ Excel, chi tiết bản vẽ AutoCAD hay các đường nét trong video đồ họa đều được tái tạo một cách chân thực nhất.

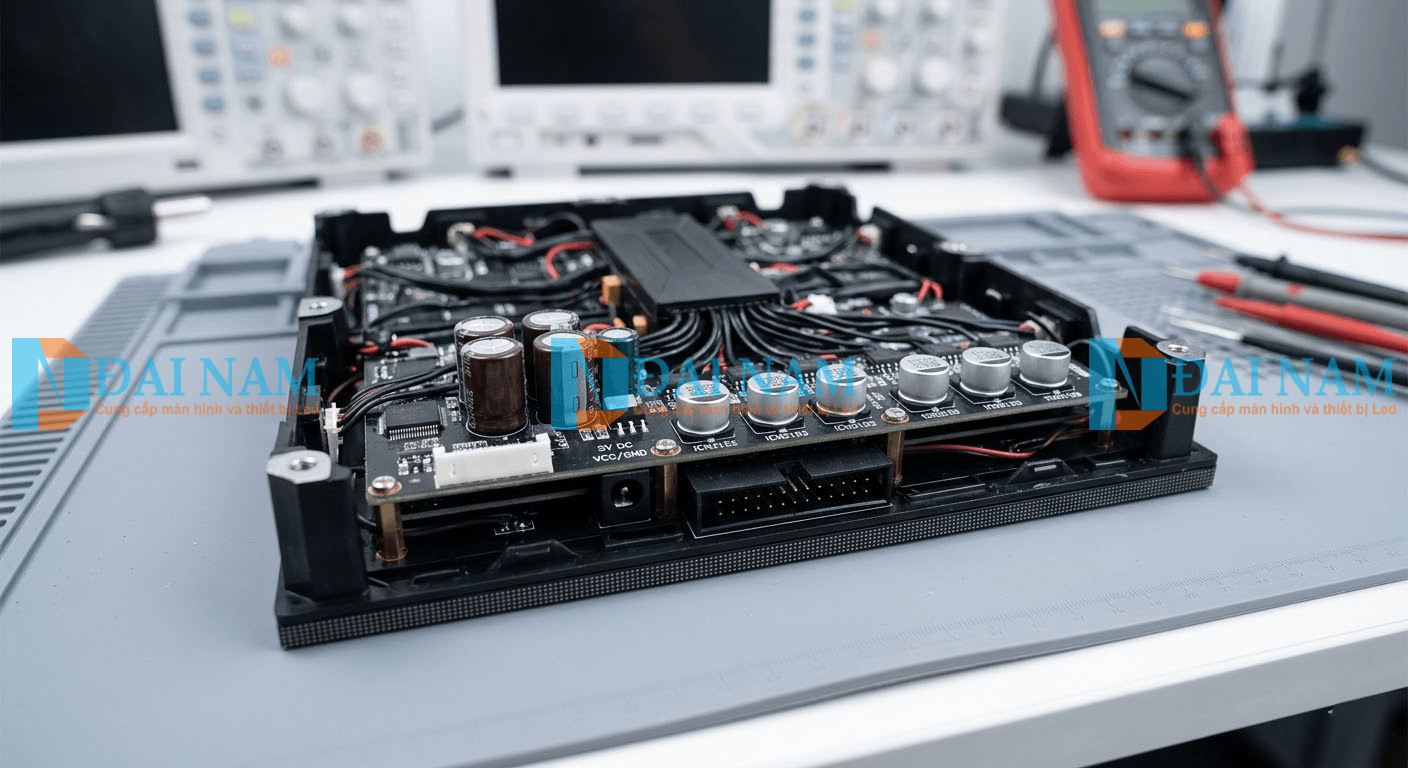

IC điều khiển ICN2153, Tần số quét 3840Hz & Tốc độ làm mới

Để hình ảnh không bị giật lag, nhiễu sọc khi quay qua camera, hệ thống sử dụng IC điều khiển PWM (Pulse Width Modulation), tiêu biểu là dòng ICN2153.

• IC ICN2153 cải thiện tốc độ làm mới hình ảnh, nâng tần số quét đạt 3840Hz.
• Tần số quét 3840Hz giúp loại bỏ hoàn toàn hiện tượng bóng ma và nhấp nháy màn hình, bảo vệ mắt người nhìn trong thời gian dài.
• Chế độ quét của dòng này thường là 1/52 scan hoặc 1/64 scan tùy thuộc vào thiết kế bo mạch.

Độ sáng 600 – 800 nits & Góc nhìn 160 độ

Khác với màn hình ngoài trời cần độ sáng chói lóa, màn hình LED p1.53 trong nhà được tối ưu với dải độ sáng 600 – 800 nits. Mức độ sáng này vừa đủ để hiển thị rõ nét dưới ánh đèn huỳnh quang của phòng họp mà không gây chói mắt. Bên cạnh đó, công nghệ SMD mang lại góc nhìn 160 độ (cả phương ngang và phương dọc), đảm bảo khán giả ngồi ở bất kỳ vị trí nào trong phòng cũng nhận được hình ảnh với màu sắc và độ tương phản đồng đều.

Nguồn 5V40A, Điện áp hoạt động DC 5V & Tuổi thọ 100.000 giờ

Hệ thống hoạt động trên điện áp an toàn DC 5V, được cung cấp bởi các bộ nguồn 5V40A (hoặc 5V60A) chuyên dụng. Nguồn 5V cung cấp điện cho module P1.53 hoạt động ổn định 24/7. Với các linh kiện chất lượng cao từ các thương hiệu như Nationstar hay Kinglight, hệ thống P1.53 có tuổi thọ thiết kế lên đến 100.000 giờ (tương đương hơn 11 năm hoạt động liên tục).

Ứng dụng Thực tế của Màn Hình LED P1.53 Trong Nhà

Với những ưu điểm vượt trội về thông số kỹ thuật, led P1.53 được ứng dụng rộng rãi trong nhiều lĩnh vực:

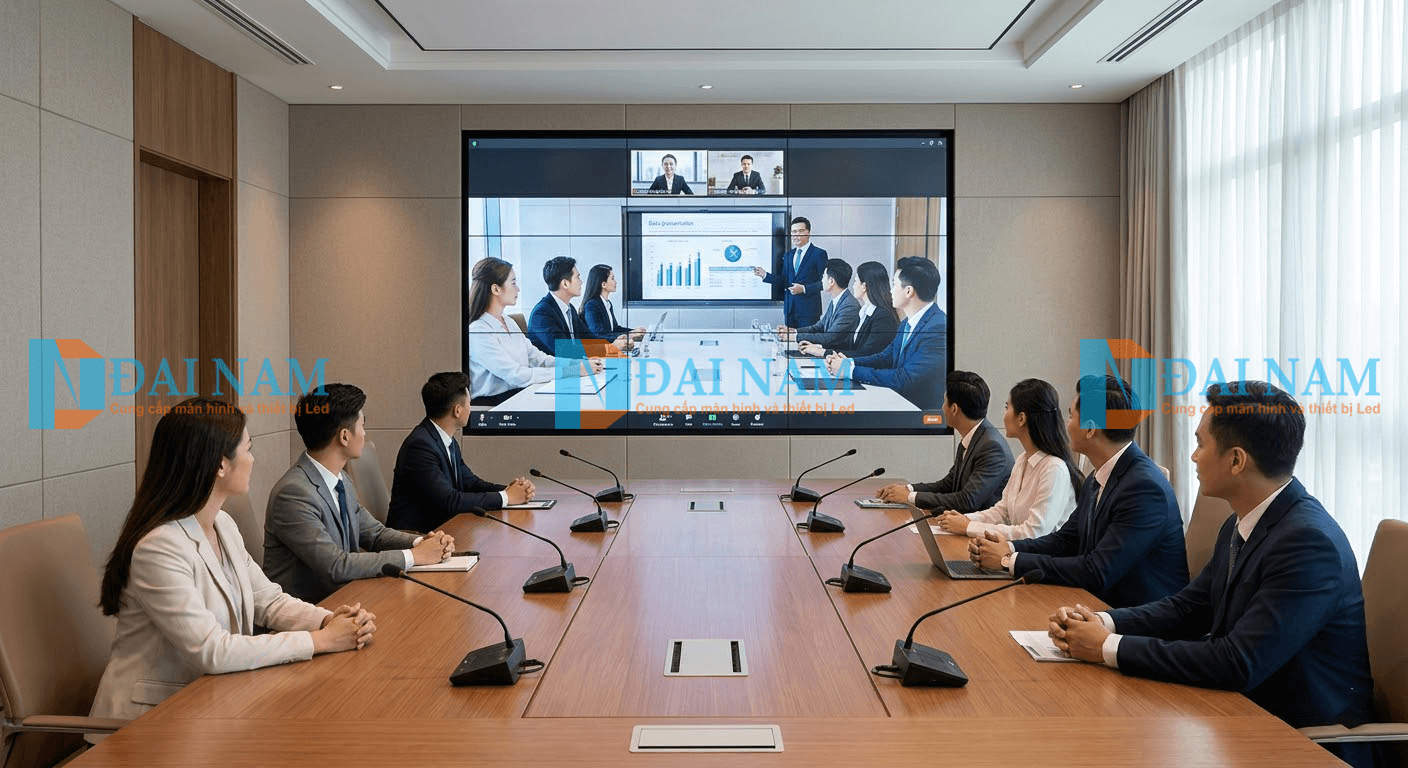

Màn hình LED phòng họp trực tuyến cao cấp

Trong kỷ nguyên số, các phòng họp không chỉ cần máy chiếu hội trường mờ nhạt. Màn hình LED phòng họp P1.53 thay thế hoàn toàn máy chiếu và màn hình LCD ghép nhờ ưu điểm không có đường viền. Mọi nội dung từ số liệu tài chính đến video hội nghị truyền hình đều hiển thị hoàn hảo.

Hệ thống trình chiếu chuyên nghiệp cho hội trường

Với các hội trường đa năng có sức chứa từ 50 – 200 người, khoảng cách từ hàng ghế đầu đến sân khấu khá gần. Việc sử dụng màn hình LED sân khấu P1.53 giúp các buổi thuyết trình, lễ ra mắt sản phẩm trở nên đẳng cấp và chuyên nghiệp hơn.

Màn hình ghép quảng cáo trong nhà

Tại các trung tâm thương mại cao cấp, showroom ô tô, sảnh khách sạn 5 sao, bảng điện tử LED P1.53 được dùng để trình chiếu các TVC quảng cáo độ phân giải 4K. Màu sắc rực rỡ từ đèn LED RGB tạo ra sức hút thị giác mạnh mẽ, níu chân khách hàng.

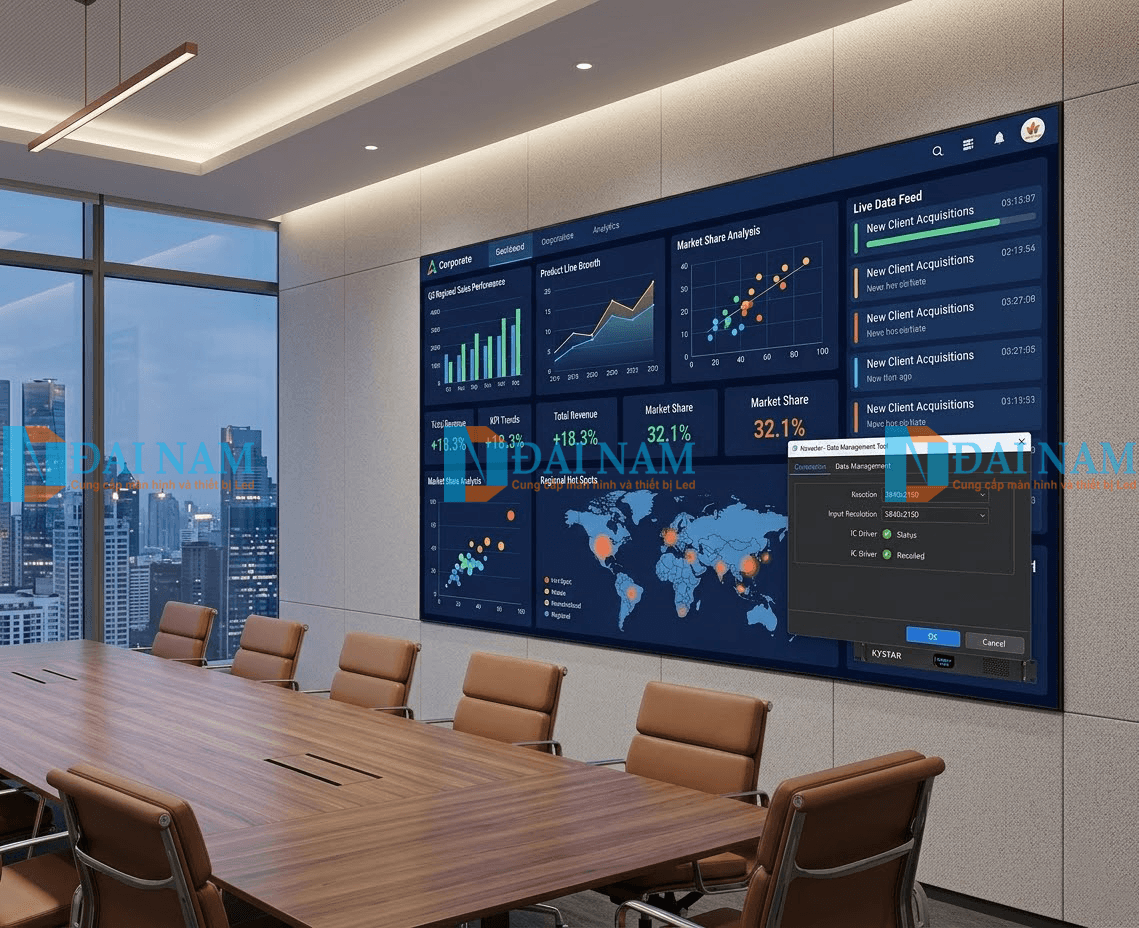

Bảng điện tử LED cho trung tâm chỉ huy điều hành

Trung tâm an ninh, giám sát giao thông, điều độ điện lực yêu cầu hiển thị cùng lúc hàng chục camera giám sát và bản đồ dữ liệu phức tạp. Hệ thống hiển thị LED P1.53 đáp ứng xuất sắc nhu cầu này nhờ khả năng hoạt động bền bỉ và độ sắc nét tuyệt đối để phân tích dữ liệu trực quan.

Cập nhật Báo Giá Module Màn Hình LED P1.53 Mới Nhất

Tìm kiếm một bảng báo giá module màn hình LED P1.53 trong nhà chuẩn xác là ưu tiên hàng đầu của nhiều chủ đầu tư. Dưới đây, Đại Nam Groups cung cấp cấu trúc chi phí để bạn dễ dàng hình dung (Lưu ý: Giá vật tư có thể thay đổi theo tỷ giá và thời điểm nhập khẩu).

Bảng giá vật tư tấm LED P1.53 lẻ

Giá của một tấm LED ma trận P1.53 phụ thuộc lớn vào loại bóng LED (Nationstar, Kinglight, hay bóng phổ thông) và loại IC điều khiển. Thông thường, mức giá sẽ dao động tùy thuộc vào thương hiệu. Hàng chính hãng chất lượng cao luôn đi kèm chứng nhận CO, CQ đầy đủ.

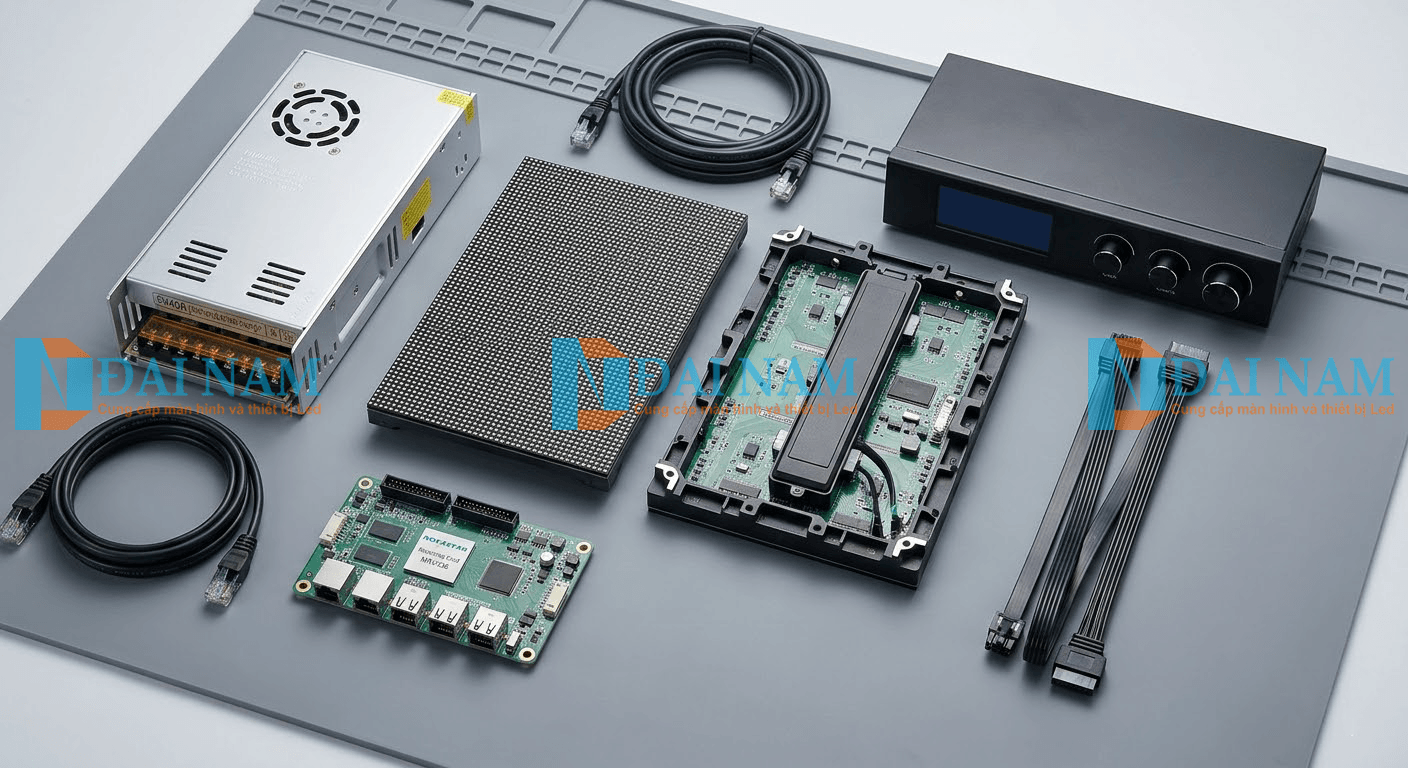

Chi phí các linh kiện đi kèm: Nguồn 5V, Card thu phát, Cáp tín hiệu dẹt

Để hệ thống hoạt động, bạn không chỉ mua module. Cấu trúc giá sẽ bao gồm:

• Nguồn 5V: Chuyển đổi dòng điện 220V xuống 5V.
• Card thu tín hiệu & Card phát: Từ các thương hiệu Novastar, Kystar, Linsn. Bộ xử lý hình ảnh chuyển tín hiệu đến card phát, card phát truyền dữ liệu tới card thu tín hiệu.
• Hệ thống dây dẫn: Cáp mạng RJ45 dẫn tín hiệu điều khiển, cáp tín hiệu dẹt, dây nguồn.
• Khung Cabinet / Khung nam châm: Cabinet bằng chất liệu nhôm đúc nguyên khối hoặc khung sắt mạ kẽm. Khung Cabinet cố định tấm module P1.53 một cách chính xác.

Báo giá thi công màn hình LED P1.53 trọn gói

Tại Đại Nam Groups, chúng tôi cung cấp dịch vụ thi công trọn gói. Báo giá trọn gói sẽ tính theo mét vuông (m2), bao gồm:

• Toàn bộ vật tư (Module, Nguồn, Card, Đầu nối Neutrik…).
• Khung giá đỡ chịu lực.
• Bộ xử lý hình ảnh (Video Processor).
• Chi phí vận chuyển, lắp đặt, cấu hình phần mềm.
• Chi phí bảo hành, bảo trì tận nơi 12 – 24 tháng.

Vui lòng liên hệ trực tiếp đội ngũ kỹ thuật của Đại Nam Groups để nhận báo giá chi tiết theo diện tích thực tế của dự án.

Hướng Dẫn Thi Công Lắp Đặt Màn Hình LED P1.53 Đạt Chuẩn Kỹ Thuật

Với tư cách là những chuyên gia kỹ thuật điện và thi công, chúng tôi khẳng định quy trình lắp ráp quyết định 50% độ bền của hệ thống. Dưới đây là các bước kỹ thuật viên lắp ráp màn hình LED hoàn chỉnh:

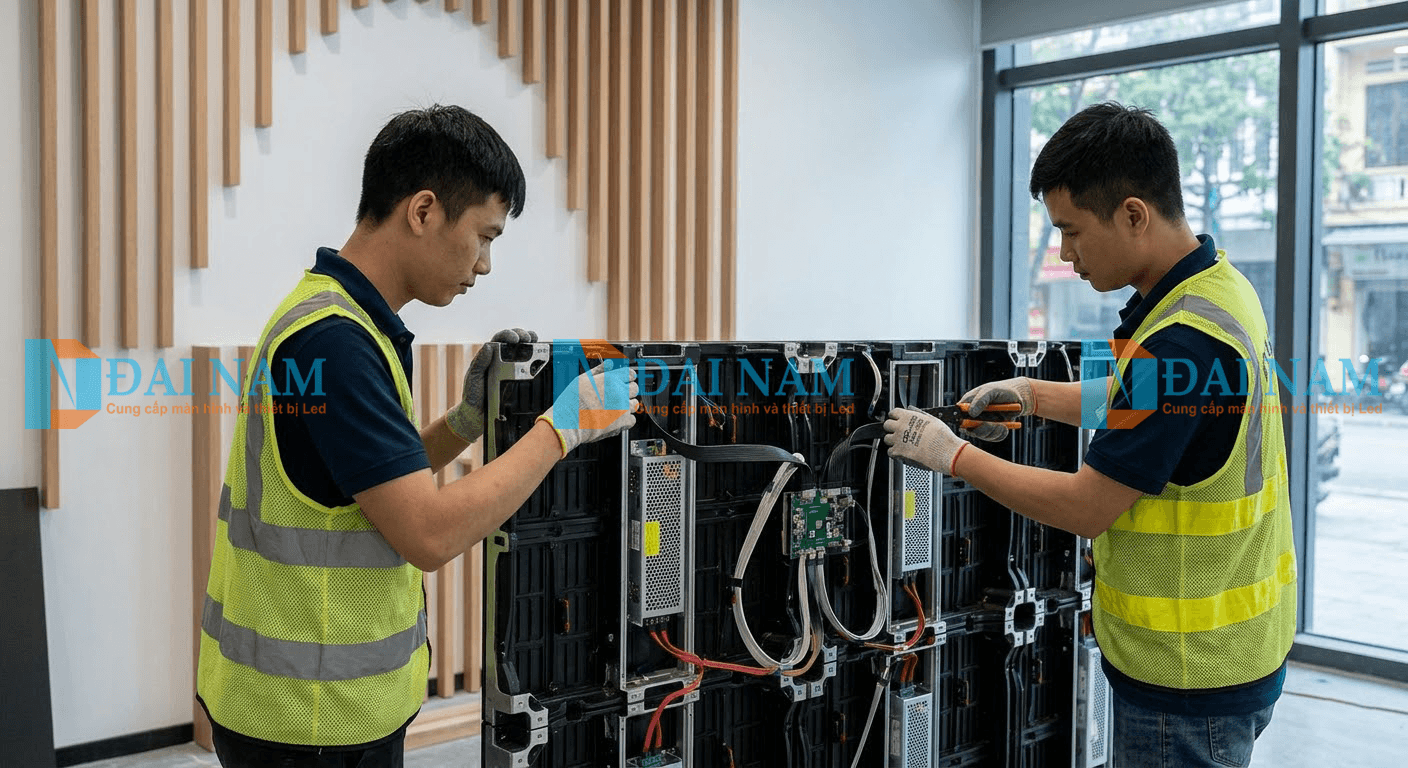

Thiết kế kết cấu chịu lực & Lắp ráp Cabin nhôm đúc nguyên khối

Với màn hình trong nhà, tính thẩm mỹ là ưu tiên số một. Việc sử dụng thùng máy nhôm đúc giúp các tấm panel ghép lại với nhau đạt độ phẳng tuyệt đối, sai số chỉ dưới 0.1mm. Khung nhôm giảm trọng lượng tổng thể, giảm tải trọng lên vách tường. Kỹ thuật viên phải đo đạc laser để đảm bảo khung chịu lực thăng bằng trước khi treo các Cabinet nhôm đúc nguyên khối lên.

Sơ đồ đấu nối mạch điện: Đầu nối Neutrik, Nguồn 5V tới Bo mạch PCB

Mạch điện cần được đấu nối có hệ thống để tránh quá tải.

• Sử dụng đầu nối Neutrik để đảm bảo kết nối nguồn điện an toàn giữa các Cabinet.
• Các bộ nguồn 5V40A được đấu nối song song. Phải tính toán công suất dư tải ít nhất 20% để nguồn không bị nóng. Dây điện từ nguồn 5V cung cấp điện cho module P1.53 phải là dây đồng nguyên chất, bắt chặt vào chân VCC và GND trên bo mạch PCB để tránh mô-ve đánh lửa.

Đi dây cáp mạng RJ45 & Cổng Hub75E từ Card phát tới Card thu tín hiệu

Tín hiệu hình ảnh được truyền tải qua cáp mạng.

• Đi dây cáp mạng RJ45 CAT6 tiêu chuẩn từ Card phát (nằm trong Video Processor) tới Thẻ thu phát tín hiệu (Card thu) đầu tiên trên màn hình.
• Từ Card thu, sử dụng cáp tín hiệu dẹt cắm vào cổng Hub75E để kết nối trực tiếp đến các module P1.53. Cáp dẹt phải được cắm đúng chiều chân pin.

Setup phần mềm NovaLCT cho các dòng thẻ Kystar, Linsn, Novastar

Phần cứng đã xong, cấu hình phần mềm là bước “thổi hồn” vào màn hình.

• Kỹ thuật viên sử dụng phần mềm NovaLCT (nếu dùng hệ sinh thái Novastar) để thiết lập thông số màn hình.
• Load file cấu hình RCFG chuẩn cho tấm LED P1.53 (để khai báo độ phân giải, IC ICN2153, chế độ quét 1/52 scan).
• Mapping (vẽ lại sơ đồ đi dây) trên phần mềm để hình ảnh hiển thị đúng tỷ lệ, không bị xé hình.

Sửa Chữa & Bảo Trì Hệ Thống P1.53

Dù bền bỉ đến đâu, thiết bị điện tử vẫn cần bảo trì định kỳ. Đặc thù của module hiển thị kỹ thuật số fine-pitch là các mắt LED rất nhỏ và dễ tổn thương nếu va đập vật lý.

Xử lý lỗi module hiển thị kỹ thuật số bị sọc màu

Khi một phần của màn hình xuất hiện các dải sọc màu đỏ, xanh hoặc sọc đen chớp nháy, nguyên nhân thường do:

• Lỏng cáp tín hiệu dẹt ở cổng Hub75E: Khắc phục: Vệ sinh chân cắm, cắm lại cáp.
• Chết IC điều khiển trên bo mạch PCB: Khắc phục: Sử dụng máy khò nhiệt chuyên dụng để thay IC mới.

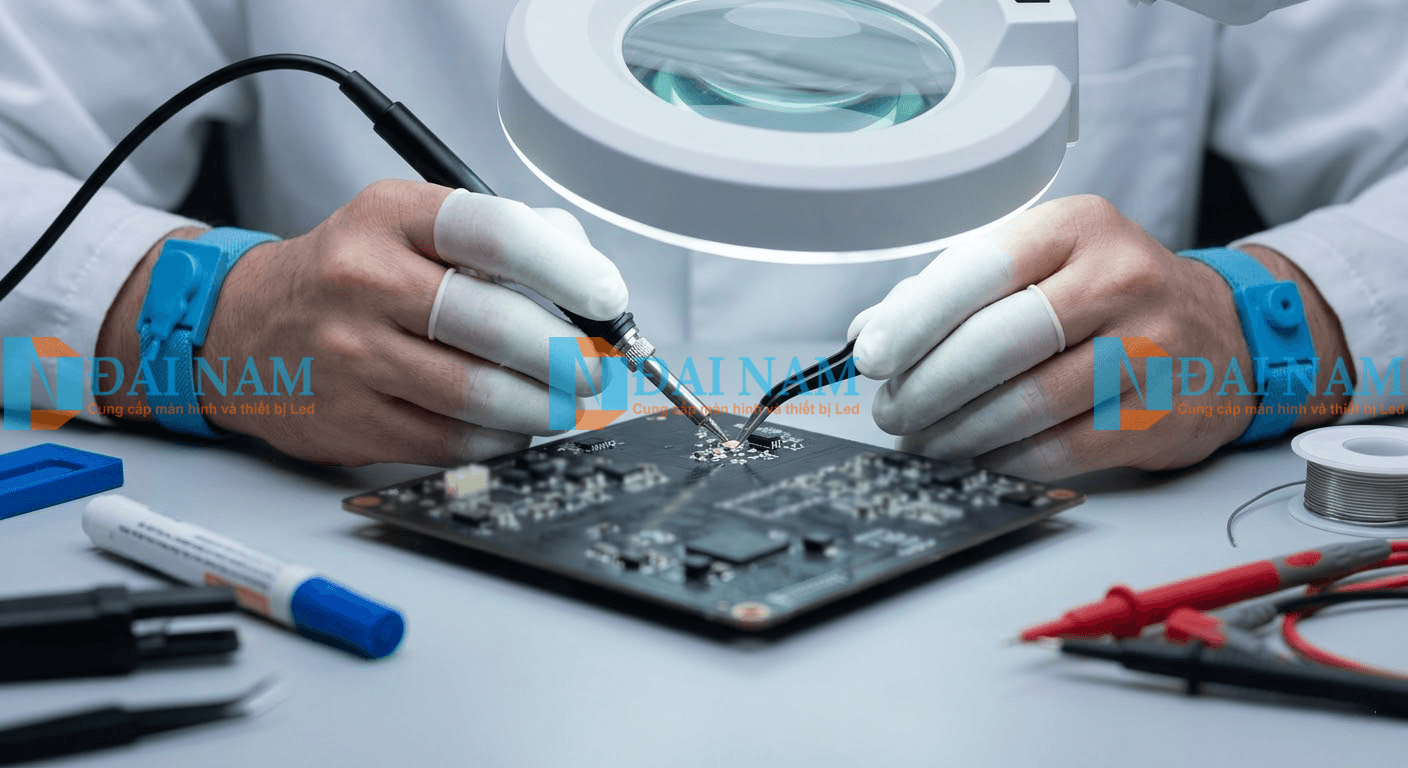

Kỹ thuật thay thế bóng LED SMD chết điểm ảnh

Sửa chữa màn hình LED P1.53 bị chết điểm ảnh là một kỹ thuật khó. Do khoảng cách bóng LED SMD1010 chỉ 1.53mm, kỹ thuật viên cần dùng kính lúp hàn điện tử, mỏ hàn kim mũi siêu nhỏ và nhíp gắp. Quá trình gỡ bóng chết và hàn bóng mới phải nhanh gọn để không làm hỏng bo mạch PCB xung quanh.

Vệ sinh bề mặt diode phát quang & Kiểm tra keo tản nhiệt

Nhiệt độ là kẻ thù của thiết bị điện tử. Cần kiểm tra định kỳ quạt thông gió (nếu có) và keo tản nhiệt phía sau linh kiện nguồn, vì keo tản nhiệt tăng hiệu suất làm mát. Bề mặt các diode phát quang nên được làm sạch bằng chổi lông mềm chuyên dụng; tuyệt đối không dùng khăn ướt hay hóa chất xịt trực tiếp vì màn hình trong nhà thường chỉ đạt chuẩn kháng nước IP43 (chống bụi nhẹ, không chống nước).

Tiêu Chí Chọn Đại Lý Phân Phối Module LED P1.53 Chính Hãng

Một đại lý phân phối module LED P1.53 chính hãng uy tín như Dainamgroups.com phải đáp ứng được các tiêu chí:

• Có chứng nhận CO, CQ minh bạch từ nhà sản xuất.
• Sở hữu đội ngũ kỹ thuật viên in-house, không bán thầu cho bên thứ 3.
• Bảo hành linh kiện chính hãng từ 24 đến 36 tháng.
• Cung cấp giải pháp phần mềm và thiết bị ngoại vi đồng bộ.
